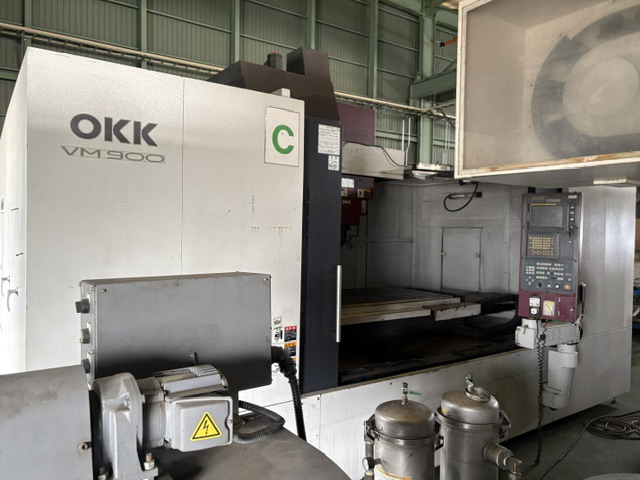

MSヘッド　１２R 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
〇容量〇
X軸方向移動量（テーブル左右）：2,060ｍｍ
Y軸方向移動量（サドル前後）：940ｍｍ
Ｚ軸方向移動量（主軸頭上下）：820ｍｍ
テーブル上面から主軸端面までの距離：200～1,020ｍｍ
コラム前面から主軸中心までの距離：1,100ｍｍ

〇テーブル〇
作業面大きさ（X軸方向×Z軸方向）：2,300×940　工作物許容質量：3,000ｋｇ
作業面の形状（Ｔ溝呼び寸×間隔×本数）：1,100
床面からテーブル作業面までの高さ：1,100ｍｍ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　〇主軸〇
回転速度：35～12,000min　　回転速度域変換数：2段（巻線切替敷）
主軸端【呼び番号）7/24テーパNo.50　　軸受内径：Φ100

〇送り速度〇
早送り速度：X/Y：20　Z:16
切削送り速度：1～16,000　ジョグ送り速度：2,000
所要床面の大きさ運転状態（保守エリア含む）5990（6900）×5,535（6600）ｍｍ
機械質量：23,000ｋｇ
